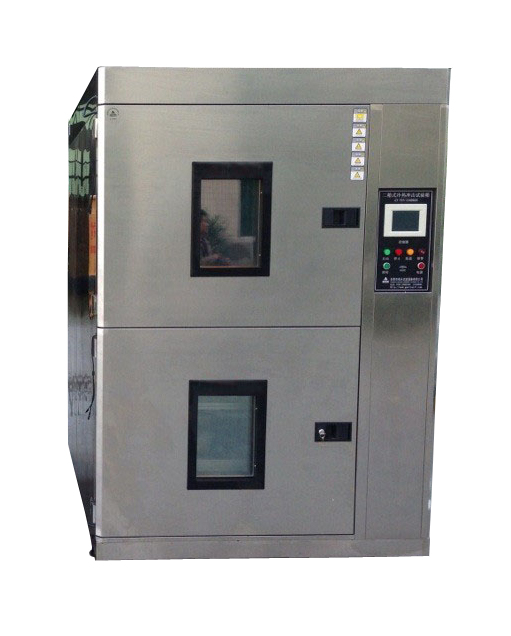

高低溫沖擊試驗箱3D結構介紹

一、產品用途：高低溫沖擊試驗機是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在zui短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。

二、高低溫沖擊試驗機滿足標準： GB/T2423.1-2008試驗A低溫試驗方法 GB/T2423.2-2008試驗B高溫試驗方法 GB-T10592-2008高低溫箱技術條件 GJB150.3-1986**設備環境試驗方法：高溫試驗 GJB360A-96方法107溫度沖擊試驗的要求

三、產品型號及技術參數：

產品參數：
型號			GT-TC-100	GT-TC-150	GT-TC-225	GT-TC-408	GT-TC-800	GT-TC-1000
標稱內容積（升）			100	150	225	408	800	1000
性能	溫度范圍		A：-20~+150℃		B：-40~+150℃		C：-60~+150℃
	濕度范圍		20~98%RH
	溫度波動度		±0.5℃
	溫度偏差		±2.0℃
	濕度偏差		±3.0%RH（＞75%RH） ±5.0%RH（≤75%RH）
	升溫時間		-20~+150℃		-40~+150℃		-60~+150℃
			≤60分鐘		≤65分鐘		≤70分鐘
	降溫時間		+20~-20℃		+20~-40℃		+20~-60℃
			≤45分鐘		≤60分鐘		≤75分鐘
內部尺寸		W	500	600	600	800	1000	1000
（mm）		H	500	500	750	850	1000	1000
		D	400	500	500	600	800	1000
外部尺寸		W	930	1070	1070	1230	1430	1560
（mm）		H	1650	1670	1670	1880	2150	2150
		D	950	1050	1050	1150	1350	1810
使用環境溫度			+5~+35℃
材料	外殼		防銹處理冷軋鋼板，表面噴塑處理
	內體		不銹鋼板SUS304
	絕熱		硬質聚氨酯泡沫+玻璃纖維
調節器	加熱器		鎳鉻合金電熱絲式加熱器
	加濕器		不銹鋼鎧加熱器（加熱加濕方式）
	風機		離心風機
	制冷機		法國泰康全封閉壓縮機
	制冷劑		R404A/R23
控	顯示器		7寸TFT彩色LCD顯示器
	運行方式		程序設定、定值方式
制	設定方式		中文菜單，觸摸屏方式輸入
	程序容量		可編輯：20個程序。每個程序zui大50步，可設20個循環（每個循環步zui大99次循環）；固定：10個程序；程序可連接。
器	輸入		熱電偶
	通訊功能		RS-232接口，具有本地和遠程通訊功能
	曲線記錄功能		可保存設備的設定值和采樣值及采樣時刻的時間
	附屬功能		故障報警及原因、處理提示功能；故障記錄；超溫保護；上下限溫度保護；斷電保護；試驗暫停；報警輸出；定時功能（自動啟動及自動停止運行）。
電源			AC（380±38）V （50±0.5）Hz 三相四線+保護地線
功率（KW）			4.8/6	5.2/6.7	7.4/9.6	8.4/10.6	15.3/16.8	15.3/16.8
標準配置			透明電熱膜玻璃觀察窗1個，電纜孔1個，照明燈1個，腳輪4個，電纜線1條，擱物架2付。

四、高低溫沖擊試驗機特點：

1.采用彩色中英文LCD觸控式圖控操作介面，操作簡易.

2.設備區分為高溫區、低溫區、測試區三部分，各區之箱體釆獨特之斷熱結構。

3.沖擊方式應用風路切換方式將溫度導入測試區，做冷熱沖擊測試。

4.高溫沖擊或低溫沖擊時， zui大時間可達9999分鐘， zui大循環周期可達9999次。

5.系統可作自動循環沖擊或手動選擇性沖擊并可設定二區或三區沖擊及冷沖熱沖啟始。

6.冷卻采二元冷凍系統，降溫效果快速，冷卻方式為風冷式或水冷式兩種。

7.可連接電腦，記錄儀僅為選購件。

五、箱體結構：

1、箱體外壁材料：外表面鋼板噴塑。

2、箱體內壁材料：SUS304不銹鋼板。

3、整個箱體分為上、中、下三個區分別為高溫區、測試區、低溫區沖擊試驗時自動打開高溫區與低溫區的風閥從而達到高溫與低溫的沖擊試驗

4、保溫材料：保溫層采用耐高溫防火PU和隔熱高密度纖維棉，并使用新設計之

六、安全保護措施:

1、工作室超溫；

2、制冷機超壓；

3、制冷機過載；

4、制冷機油壓；

5、加熱器短路、過載；

6、鼓風電機過載；

7、系統漏電保護；

七、設備使用條件

1、環境溫度：5～28℃

2、環境濕度：≤85%R H

3、保證性能的條件：(在下達條件下，保證zui低可達-85℃)

4、需安裝冷卻量為 10噸的冷卻塔(制冷系統用)

八、售后服務：廠家無償提供安裝調試及技術培訓等服務。對設備整機免費保修壹年，終身維護。保修期內技術人員免費進行季度保養，以提升設備之使用壽命及對用戶進行服務跟進。如需本公司產品說明書和產品目錄，我們將免費寄上或登門拜訪。歡迎您對本公司的產品及服務提出寶貴的意見和建議！更詳細資料請訪問我們的網站或來電咨詢。

九、湖北高天試驗設備有限公司專業生產銷售：高低溫沖擊試驗機，恒溫恒濕試驗箱、高低溫交變濕熱試驗箱、高低溫箱、高溫烤箱、電熱鼓風干燥箱、冷熱沖擊試驗箱、砂塵試驗箱、淋雨試驗箱、氙燈耐氣候試驗箱、紫外線耐氣候試驗箱、振動試驗臺、跌落試驗臺、老化房、鹽霧腐蝕試驗箱、紙業包裝用試驗設備、拉力及電子線材試驗機、手機筆記本檢測設備等產品，并竭誠為廣大用戶研制特殊方案的試驗設備。
